您當前的位置:風淋室 > 風淋室配件 > LED顯示風淋室主板

LED顯示風淋室主板

LED顯示風淋室主板可自動實現內、外門的互鎖與解鎖;照明的啟停;人體自動感應以及風機的啟停等功能。LED顯示風淋室主板在自動流程時有相關語音提示,并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。

風淋室控制器主板面膜效果圖

風淋室面膜示意圖

LED顯示風淋室主板按鍵說明:

>>LED顯示風淋室主板急停按鍵:任何時候按下急停按鍵,紅色急停指示燈亮,并自動斷開除照明外的所有輸出,再次按下時,系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。

>>LED顯示風淋室主板風淋按鍵:在內外門關閉后,按下手動按鍵,系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。

>>LED顯示風淋室主板照明按鍵:使用“照明”按鍵,可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。

>>LED顯示風淋室主板上、下調按鍵:在風淋開始前或結束后,通過上、下調鍵調節風淋延時時間;在進入內部參數設置時進行調節或選項。

 風淋室控制板副板接線示意圖輸入、輸出端子接口說明

風淋室控制板副板接線示意圖輸入、輸出端子接口說明

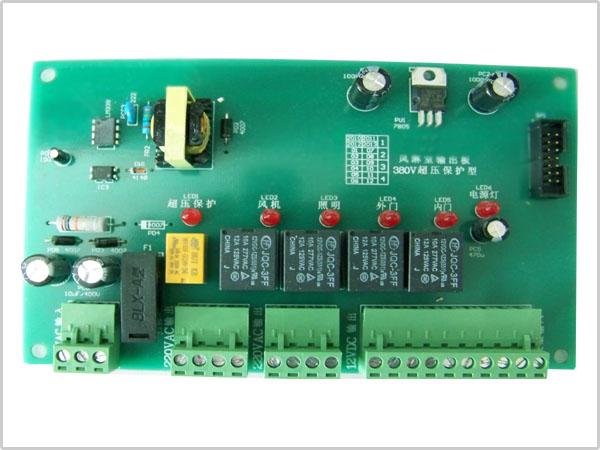

風淋室控制器副板特寫

風淋室控制器副板特寫

1、強電輸入接口

a.供電電源:220VAC(絲印標記為220V AC IN)

2、強電輸出接口

a.風機:1A 220VAC(接交流接觸器線圈,絲印標記為風機中繼)

b.照明:1A 220VAC(如燈管較多可接中間繼電器,絲印標記為照明指示燈)

c.工作指示:1A 220VAC(絲印標記為工作指示燈)

d. 電源指示:1A 220VAC(絲印標記為電源指示燈)

3、弱電輸入接口

a. 內門門磁開關:無源觸點(絲印標記為內門磁)

b. 外門門磁開關:無源觸點(絲印標記為外門磁)

c. 紅外感應開關:無源觸點(絲印標記為紅外)

4、弱電輸出接口

a.紅外開關電源:12VDC(絲印標記為12V  GO)

b.外門電鎖:600mA DC12V  (外門電鎖)

c.內門電鎖:600mA DC12V  (內門電鎖)

LED顯示風淋室主板開孔尺寸

LED顯示風淋室主板開孔尺寸

LED顯示風淋室主板使用注意事項:

1、產品開孔尺寸:L×W=245×125(MM)

2、產品使用的門磁開關要求:關門時觸點閉合,開門時觸點斷開;

3、產品使用的紅外感應開關要求:220VAC或12VDC供電,無人時觸點斷開,有人時觸點閉合;

4、 產品使用的電鎖要求:12VDC供電,600MA以下電流,并注意不要外接二極管(電路板已帶)。

5、因風淋室線路板限制,各接口端子建議均不要外接大于100W設備,  如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。
